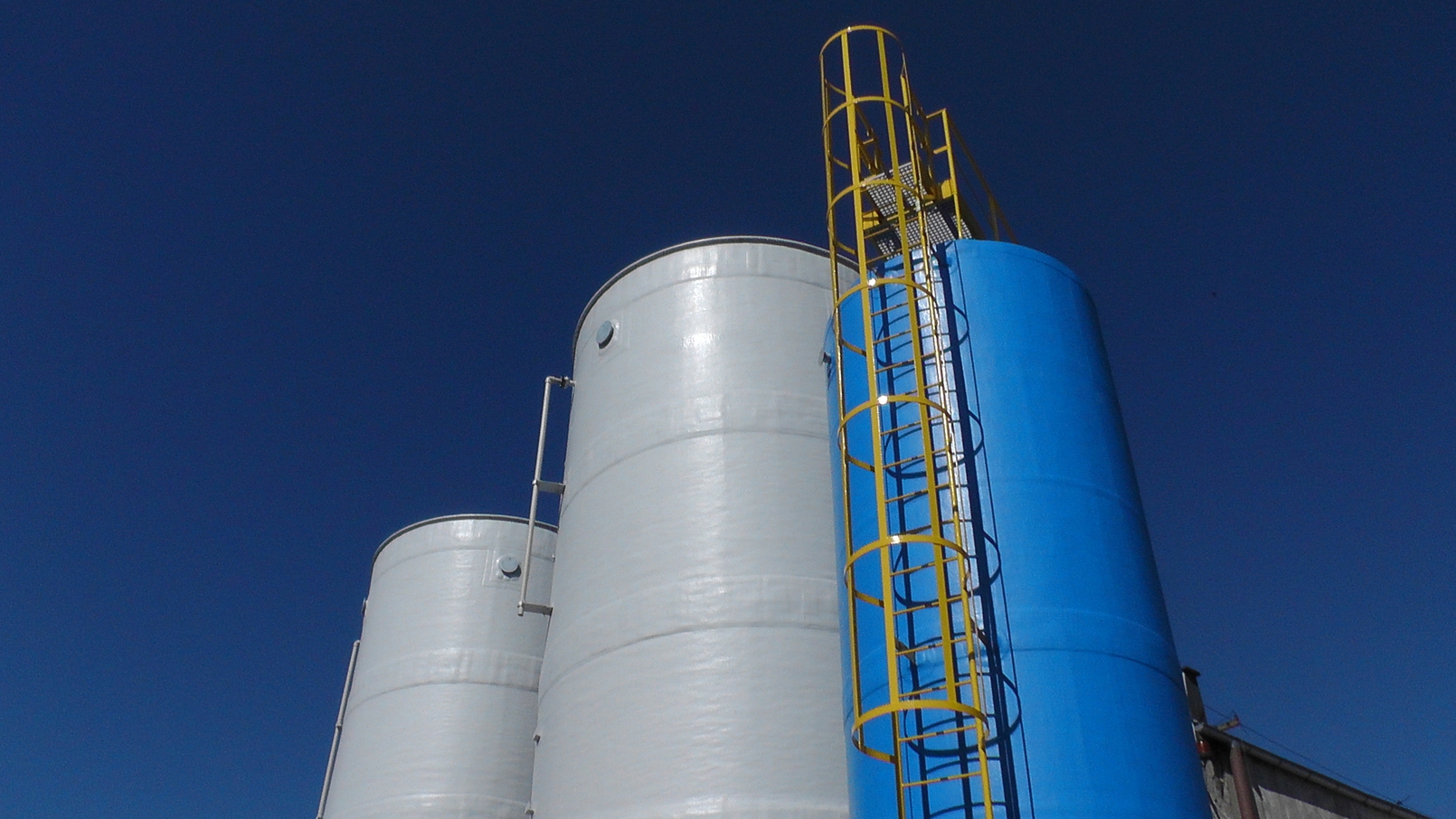

Zbiorniki magazynowe w przemyśle chemicznym – wymagania i bezpieczeństwo
Zbiorniki magazynowe w przemyśle chemicznym są kluczowe dla bezpieczeństwa, ciągłości produkcji i zgodności z przepisami środowiskowymi. W tej branży margines błędu jest bardzo mały – niewłaściwy dobór materiału, brak zabezpieczeń czy zaniedbane przeglądy mogą spowodować wycieki substancji niebezpiecznych, skażenie środowiska, przestoje i dotkliwe kary.
Statystyki pokazują, że najczęstsze przyczyny nieszczelności (zwłaszcza w starszych zbiornikach) to:
- korozja,
- błędy projektowe,
- niedoszacowanie agresywności, przechowywanego medium,
- brak regularnych kontroli technicznych.
Koszty prawidłowego doboru materiałów, zabezpieczeń i profilaktycznej konserwacji są wielokrotnie niższe niż wydatki związane z usuwaniem skutków awarii.
Dobór materiału na zbiornik magazynowy w przemyśle chemicznym
Kluczowe parametry medium decydujące o wyborze materiału:
- skład chemiczny i stężenie
- temperatura pracy
- ciśnienie robocze
- potencjalna emisja oparów
- właściwości korozyjne
Nawet niewielkie zmiany tych parametrów mogą znacznie wpłynąć na trwałość zbiornika.
Najpopularniejsze materiały i ich cechy:

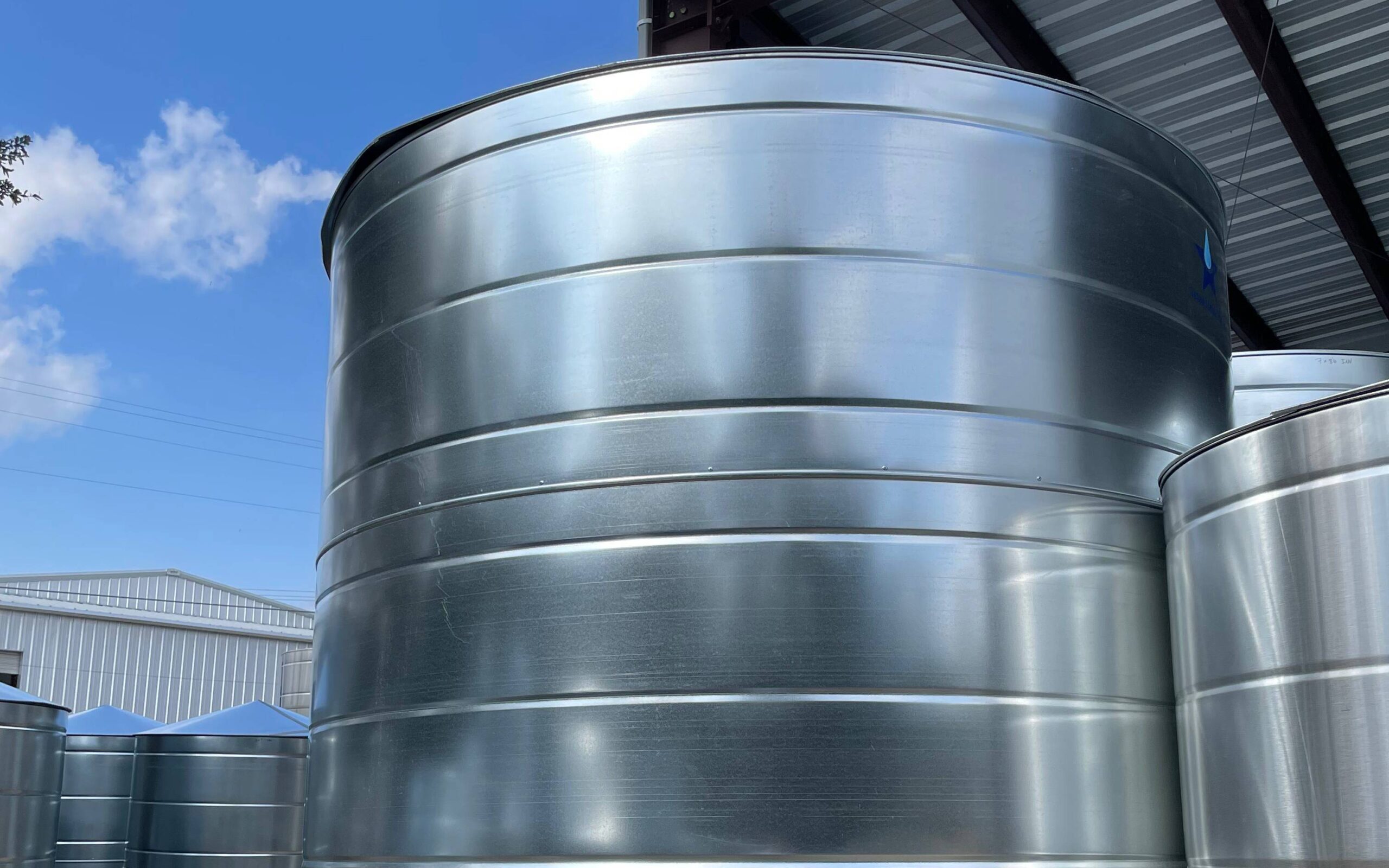

1. Stal węglowa i nierdzewna
Stosowana przy mniej agresywnych mediach (paliwa, woda technologiczna, oleje, niektóre chemikalia)
Zalety
- bardzo wysoka wytrzymałość mechaniczna
- doskonałe właściwości konstrukcyjne przy dużych pojemnościach
Wady
- podatność na korozję bez odpowiednich powłok ochronnych
- konieczność regularnego pomiaru grubości ściany

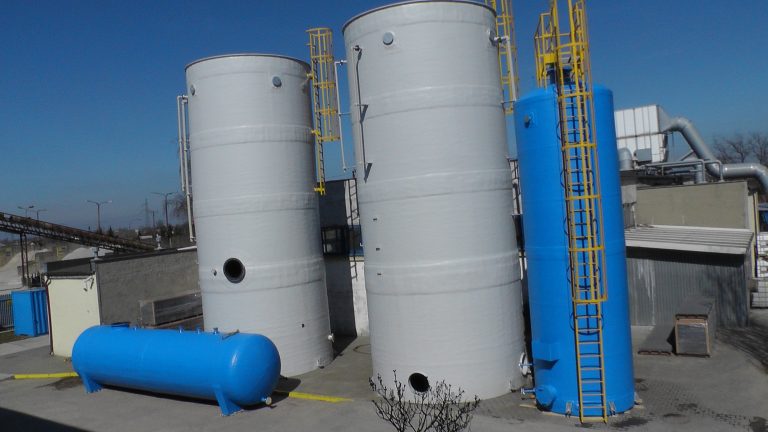

2. GRP / FRP (Laminat poliestrowy wzmacniany włóknem szklanym)
Idealny do agresywnych mediów: kwasy, zasady, sole, ścieki przemysłowe
Zalety
- bardzo wysoka odporność chemiczna
- brak klasycznej korozji elektrochemicznej
- niska masa własna
Wady
konieczność zabezpieczenia przed promieniowaniem UV
wymaga bardzo starannego montażu (unikanie mikropęknięć)

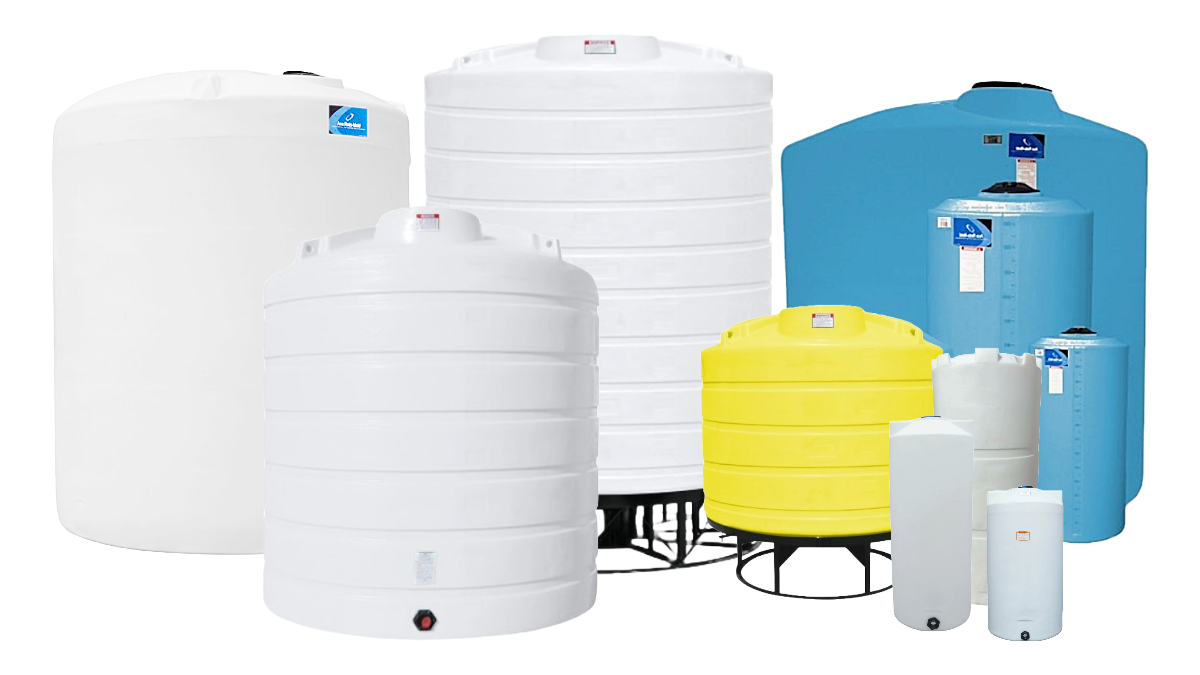

3. PE / PP (polietylen / polipropylen)
Często wybierane do zbiorników podziemnych i instalacji średniej wielkości
Zalety
- dobra odporność chemiczna
- brak korozji
- odporność na parcie gruntu
Wady
- mniejsza wytrzymałość mechaniczna w porównaniu ze stalą
- ograniczenia przy bardzo dużych pojemnościach
Konstrukcja zbiornika – wymagania bezpieczeństwa
Zbiornik jednopłaszczowy
Może być stosowany przy mediach o niskim ryzyku środowiskowym. W przemyśle chemicznym wykorzystywany jest rzadziej, głównie do wody technologicznej lub nieagresywnych roztworów.
Zbiornik dwupłaszczowy
W przypadku substancji niebezpiecznych jest standardem bezpieczeństwa, a często również wymogiem prawnym.
Korzyści:
- Przestrzeń międzypłaszczowa,
- możliwość instalacji systemu detekcji wycieku,
- znacząca redukcja ryzyka skażenia gruntu,
- Spełnienie wymagań środowiskowych.
Dla zbiorników podziemnych w przemyśle chemicznym konstrukcja dwupłaszczowa z monitoringiem szczelności powinna być traktowana jako rozwiązanie podstawowe.
Projekt i obliczenia – zgodność z normami
Zbiorniki magazynowe w przemyśle chemicznym muszą być projektowane zgodnie z obowiązującymi normami i przepisami.
W przypadku zbiorników stalowych często stosuje się normę PN-EN 14015, a przy konstrukcjach ciśnieniowych odniesieniem może być ASME Boiler and Pressure Vessel Code.
Projekt powinien uwzględniać:
- Zapas pojemności wynikający z konieczności zapewnienia wolnej przestrzeni eksploatacyjnej (np. na rozszerzalność cieplną medium), zwykle przyjmowany w praktyce inżynierskiej na poziomie 3–5%,
- obciążenia dynamiczne (mieszadła, pompy),
- obciążenia wiatrem i śniegiem,
- warunki gruntowe przy zbiornikach podziemnych,
- profesjonalne obliczenia statyczne minimalizują ryzyko deformacji, pęknięć i utraty szczelności,
Monitoring i systemy zabezpieczeń
Bezpieczeństwo zbiorników chemicznych w dużej mierze zależy od systemów nadzoru.
Rekomendowane rozwiązania:
- Alarm przepełnienia (czujniki poziomu).
- System detekcji wycieku w przestrzeni międzypłaszczowej.
- Monitoring temperatury medium.
- Integracja z systemem SCADA umożliwia zdalny nadzór.
Koszt systemów monitoringu zwykle stanowi niewielki procent wartości inwestycji, a pozwala znacząco ograniczyć ryzyko strat produkcyjnych i środowiskowych.
Lokalizacja zbiornika – naziemna czy podziemna?
Zbiorniki naziemne
- łatwiejszy dostęp serwisowy,
- konieczność ochrony przed UV i czynnikami atmosferycznymi,
- Możliwość zastosowania izolacji termicznej.
Zbiorniki podziemne
- ochrona przed wpływem pogody,
- wysokie obciążenia gruntu,
- Obowiązkowa hydroizolacja i monitoring szczelności
Wybór lokalizacji powinien wynikać z analizy ryzyka, warunków przestrzennych oraz wymagań środowiskowych.
Zbiorniki magazynowe w przemyśle chemicznym podlegają ścisłej kontroli UDT.
Codziennie trzeba:
- oglądać zbiornik i otoczenie wzrokiem
Co 3 miesiące sprawdzać:
- czujniki
- uszczelnienia
- systemy bezpieczeństwa
Co 1-3 lata (zależnie od medium) robić badania:
- wizualne (VT)
- Ultradźwiękowe – grubość ściany (UT)
- penetracyjne (PT)
- próby szczelności
5 Najważniejszych zasad bezpiecznej pracy:
- Bardzo dokładnie poznać medium (skład, stężenie, temperatura, korozyjność).
- Wybrać właściwy, sprawdzony materiał zbiornika.
- Przy substancjach niebezpiecznych -> zawsze dwupłaszcz + detekcja wycieku.
- Projekt musi spełniać aktualne normy i mieć poprawne obliczenia wytrzymałości.
- Regularnie i sumiennie robić przeglądy oraz monitoring.
Podsumowanie:
Dobrze zaprojektowany, wykonany i regularnie serwisowany zbiornik może bezpiecznie pracować dziesiątki lat. Najtańszą ochroną przed poważną awarią jest solidna analiza już na samym początku projektu – zanim pojawią się kosztowne błędy.
