Realizacja – zbiornik magazynowy 10 m³ na ZnCl₂ 45%

Odpowiednio zaprojektowany i wykonany zbiornik TWS/GRP może być przeznaczony do magazynowania 45% roztworu chlorku cynku (ZnCl₂). W przypadku mediów chemicznych kluczowe znaczenie ma jednak nie tylko pojemność zbiornika, ale przede wszystkim właściwy dobór materiałów konstrukcyjnych do konkretnej substancji, jej stężenia, temperatury oraz rzeczywistych warunków eksploatacji.

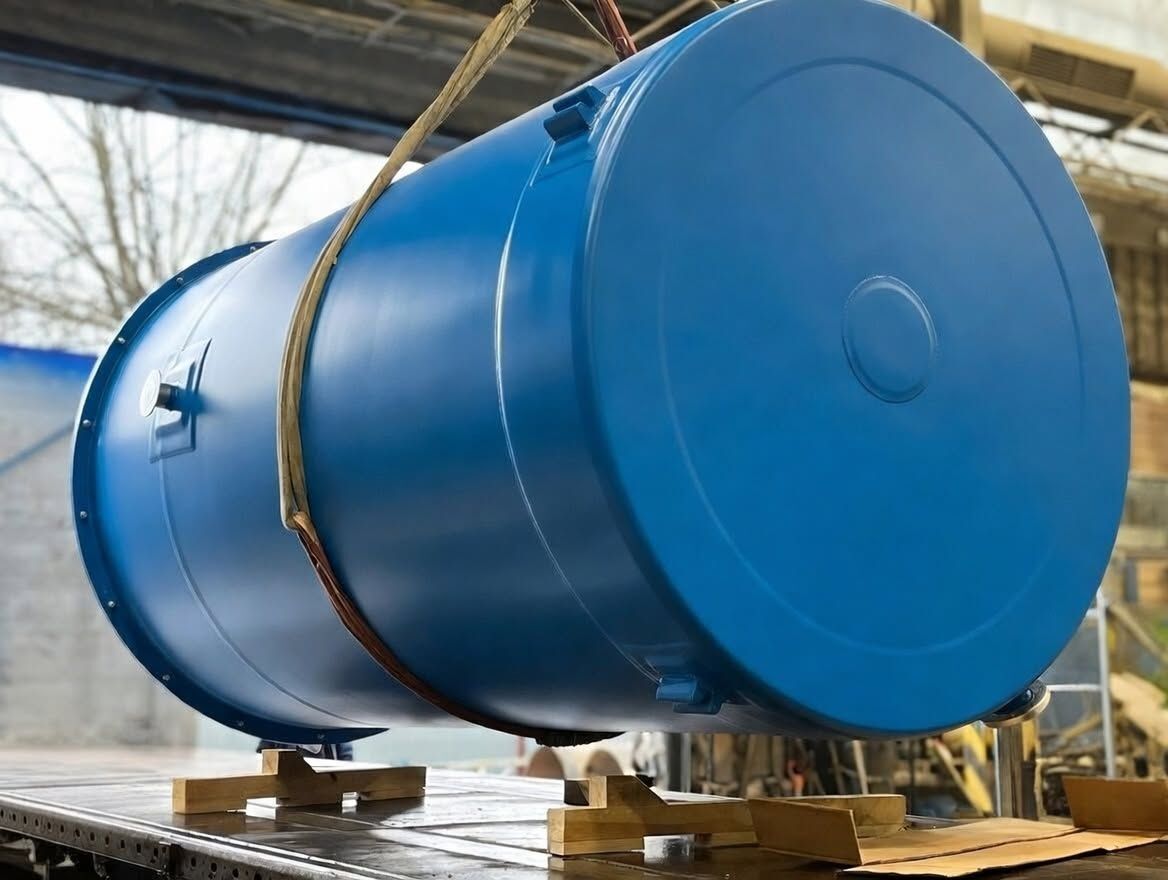

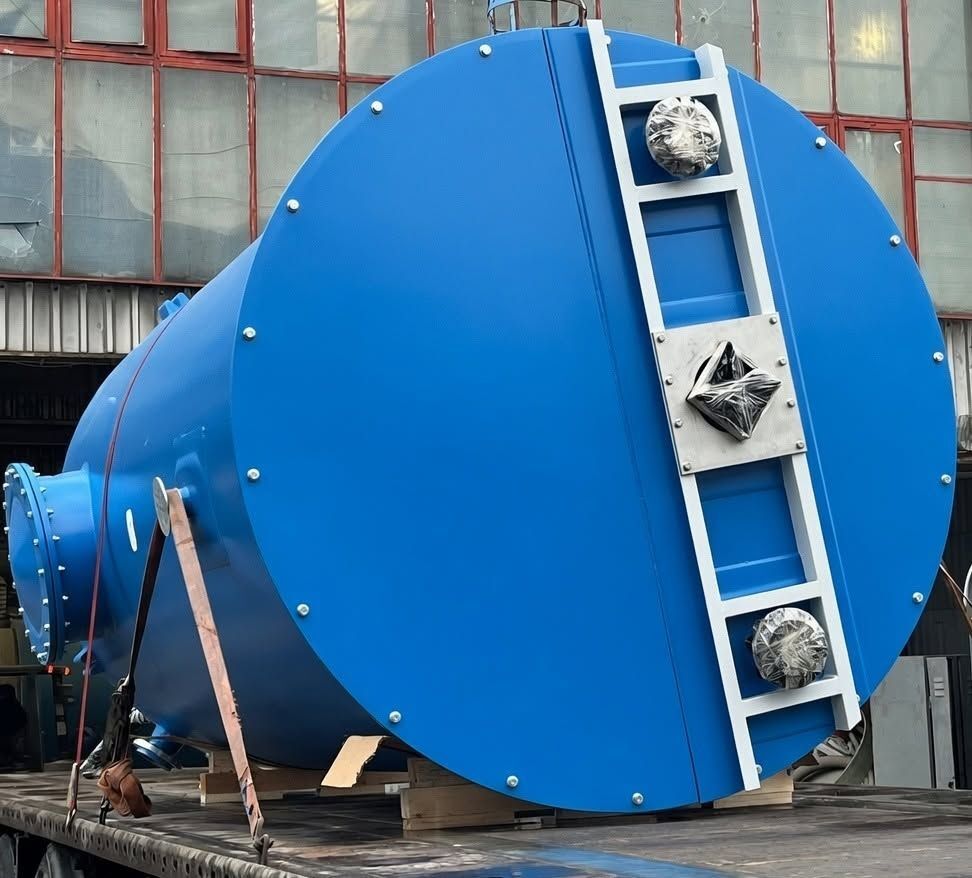

Przykładem takiego rozwiązania jest wykonany przez Trokotex Zbiornik TWS o pojemności 10 m³ przeznaczony do magazynowania ZnCl₂ o stężeniu 45%. Konstrukcja została przewidziana do pracy w określonych warunkach procesowych, przy ciśnieniu hydrostatycznym.

W przypadku kolejnych projektów parametry materiałowe i konstrukcyjne powinny być każdorazowo analizowane indywidualnie. Sam fakt, że zbiornik wykonano w technologii TWS/GRP, nie oznacza automatycznie, że każdy laminat będzie odpowiedni do każdego stężenia i temperatury chlorku cynku.

TWS/GRP, czyli tworzywo sztuczne wzmacniane włóknem szklanym, znajduje szerokie zastosowanie w budowie zbiorników i aparatury przeznaczonej dla przemysłu. Jedną z jego najważniejszych właściwości jest wysoka odporność na korozję, która ma szczególne znaczenie w instalacjach pracujących z wymagającymi mediami chemicznymi.

Technologia kompozytowa daje również możliwość dostosowania systemu materiałowego do warunków konkretnej aplikacji. Odpowiednio projektuje się zarówno warstwę mającą kontakt z medium, jak i część konstrukcyjną odpowiedzialną za przenoszenie obciążeń.

Pozwala to projektować zbiornik nie jako uniwersalny pojemnik, lecz jako element konkretnego procesu technologicznego. Przy jego doborze można uwzględnić rodzaj substancji chemicznej, stężenie, temperatur, sposób napełniania i opróżniania, warunki otoczenia oraz wymagania związane z instalacją.

Pojemność zbiornika powinna wynikać z potrzeb konkretnego procesu technologicznego. Technologia kompozytowa umożliwia wykonywanie zbiorników o różnych wymiarach i pojemnościach, dlatego konstrukcja może zostać dopasowana do wymaganej ilości magazynowanego medium oraz dostepnego miejsca.

Jednąz realizacji Trokotex jest zbiornik TWS o pojemności 10 m³ przeznaczony do magazynowania 45% roztworu ZnCl₂. Nie oznacza to jednak, że jest to standardowa lub jedyna dostępna wielkość zbiornika.

W przypadku innej instalacji można zaprojektować konstrukcję o innych parametrach, uwzględniając m.in. wymaganą pojemność użytkową, geometrię, sposób posadowienia, warunki eksploatacyjne oraz wymagania dotyczące transportu i montażu.

Wysoka odporność na korozję jest jedną z głównych zalet prawidłowo dobranych konstrukcji TWS/GRP. W przeciwieństwie do niezabezpieczonych konstrukcji metalowych kompozyt nie ulega typowej korozji elektrochemicznej stali, co stanowi istotną zaletę w wielu zastosowaniach przemysłowych.

Trzeba jednak odróżnić ogólną odporność na korozję od odporności chemicznej konkretnego systemu materiałowe na określone medium. Przy magazynowaniu substancji chemicznych należy zawsze uwzględnić dokładny skład medium, jego stężenie, temperaturę i pozostałe warunki procesu.

Dlatego zbiornik przeznaczony do magazynowania 45% roztworu ZnCL₂ powinien posiadać system materiałowy dobrany właśnie do tego zastosowania. Nie należy zakładać, że każdy zbiornik wykonany z TWS/GRP może być automatycznie wykorzystany do magazynowania dowolnej substancji chemicznej.

Zakres temperatur pracy zbiornika zależy od jego konstrukcji, zastosowanego systemu materiałowego, magazynowanego medium oraz parametrów określonych dla konkretnego projektu.

W przypadku opisanej realizacji Trokotex dla zbiornika o pojemności 10 m³ przeznaczonego na 45% roztwór chlorku cynku określono temperaturę roboczą w zakresie od 25°C do +90°C.

Zakres ten dotyczy konkretnego wykonania i nie powinien być automatycznie przenoszony na wszystkie zbiorniki TWS/GRP. Przy projektowaniu kolejnego zbiornika należy podać minimalną i maksymalną temperaturę występującą w procesie. Pozwala to uwzględnić warunki termiczne podczas doboru materiałów oraz projektowania konstrukcji.

Ciśnienie hydrostatyczne wynika z działania slupa cieczy znajdującej się wewnątrz zbiornika. Wartość tego obciążenia zależy miedzy innymi od wysokości słupa magazynowanego medium oraz jego gęstości

Jest to szczególnie istotne przy projektowaniu zbiorników na roztwory chemiczne, ponieważ różne media mogą posiadać różną gęstość. Konstrukcja zbiornika musi zostać odpowiednio zaprojektowana do obciążeń występujących podczas normalnej eksploatacji.

W przypadku przestawionego zbiornika Trokotex o pojemności 10 m³ zarówno ciśnienie robocze, jak i ciśnienie próbne określono jako hydrostatyczne. Informacja o warunkach ciśnieniowych powinna być przekazywana producentowi już na etapie przygotowania założeń technicznych.

Tak. Jedną z istostnych zalet technologii TWS/GRP jest możliwość projektowania zbiorników pod wymagania konkretnego procesu. Indywidualizacji może podlegać pojemność, średnica, wysokość, geometria, sposób posadowienia, układ przyłączy oraz dodatkowe wyposażenie.

Ma to duże znaczenie przy modernizacji istniejących zakładów, gdzie dostępna przestrzeń może być ograniczona, a nowy zbiornik musi zostać dopasowany do funkcjonujących rurociągów i urządzeń.

Indywidualne projektowanie jest również ważne w nowych instalacjach. Pozwala uwzględnić już na etapie projektu wymagane króćce technologiczne, włazy rewizyjne, sposób kontroli poziomu, napełniania i opróżniania oraz pozostałe elementy niezbędne do prawidłowego funkcjonowania procesu.

Wyposażenie zbiornika jest dobierane w zależności od jego funkcji oraz wymagań instalacji technologicznej. Konstrukcja może posiadać odpowiednio rozmieszczone króćce do napełniania, opróżniania i współpracy z instalacją, a także włazy rewizyjne oraz elementy przeznaczone do obsługi i kontroli zbiornika.

W zależności od projektu można również przewidzieć rozwiązania umożliwiające współpracę z aparaturą kontrolno-pomiarową, np. układem pomiaru poziomu medium. Zakres wyposażenia powinien zostać ustalony już podczas projektowania zbiornika.Dzięki temu można odpowiednio zaplanować rozmieszczenie elementów oraz ograniczyć konieczność późniejszego wykonywania zmian w gotowej konstrukcji. Zbiornik staje się wówczas integralnym elementem instalacji technologicznej, a nie jedynie niezależnym pojemnikiem magazynowym.

Pierwszym krokiem jest przekazanie możliwe dokładnych parametrów procesu. W przypadku substancji chemicznych szczególnie istotne są: pełna nazwa medium, jego skład i stężenie, minimalna i maksymalna temperatura pracy, wymagana pojemność oraz sposób pracy zbiornika.

Należy również określić miejsce i sposób posadowienia konstrukcji, dostępne wymiary przestrzeni montażowej, wymagane króćce i przyłącza, sposób napełniania oraz opróżniania, a także oczekiwane wyposażenie dodatkowe. Jeżeli dostępna jest karta charakterystyki medium, specyfikacja techniczna, rysunki instalacji lub dokumentacja projektowa, warto przekazać je wraz z zapytaniem,

Na podstawie tych danych możliwe jest przeanalizowanie warunków pracy i przygotowanie rozwiązania TWS/GRP dopasowanego do konkretnego zastosowania.

Trokotex projektuje zbiorniki nie tylko pod określoną pojemność, ale przede wszystkim pod medium i proces technologiczny, w którym konstrukcja będzie pracować. Realizacja zbiornika o pojemności 10 m³ do magazynowania 45% roztworu ZnCL₂ jest przykładem takiego indywidualnego podejścia.
