Realizacja – zbiornik kompozytowy dla firmy SEEN na osad przefermentowany

Zbiornik na osad przefermentowany służy do magazynowania osadu powstającego po procesie fermentacji, np. w instalacjach związanych z gospodarką osadową i oczyszczaniem ścieków. W zależności od technologii zbiornik może pełnić funkcję magazynową lub stanowić jeden z elementów większego układu technologicznego.

Przy projektowaniu takiego zbiornika istotna jest nie tylko wymagana pojemność. Należy uwzględnić właściwości magazynowanego medium, warunki eksploatacji, temperaturę, sposób napełniania i opróżniania oraz wymagania całej instalacji.

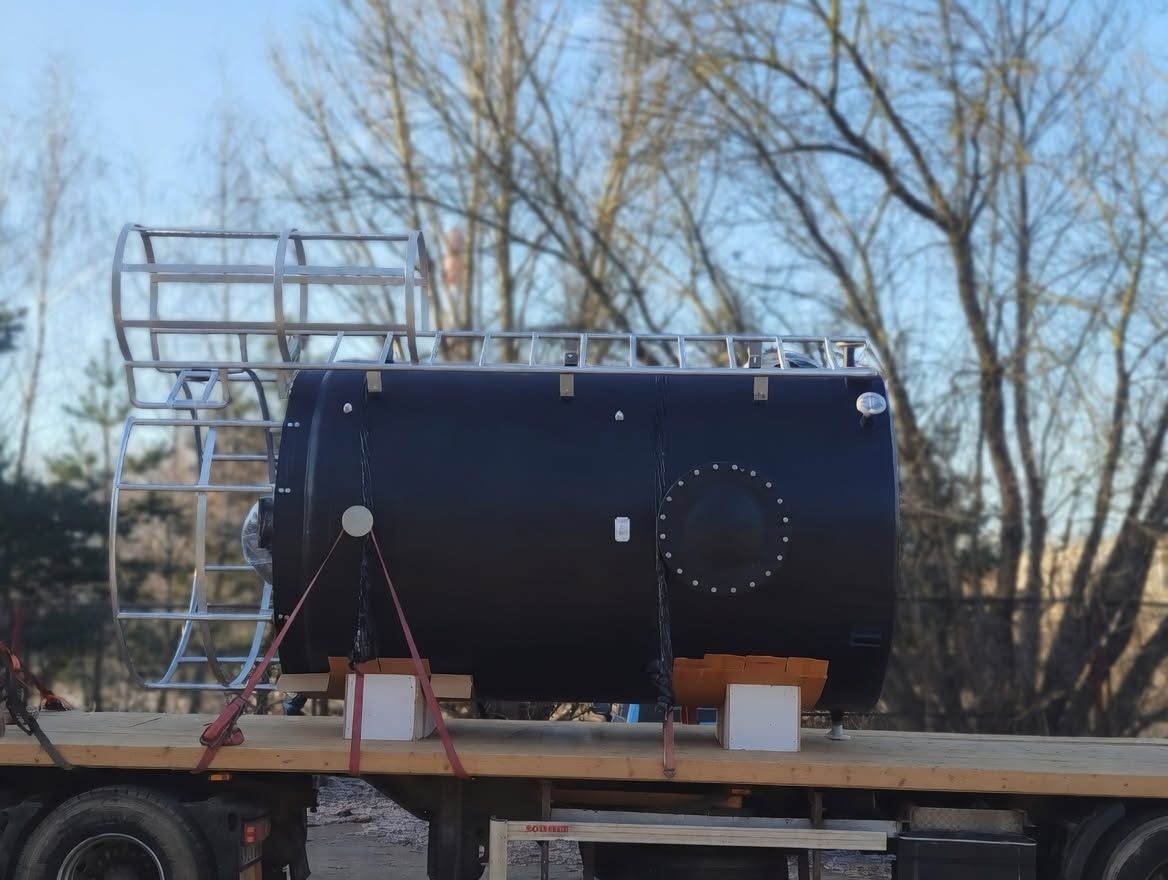

Trokotex wykonuje zbiorniki GRP/TWS na indywidualne zamówienie. Przykładem jest realizacja dla firmy SEEN – zbiornik kompozytowy przeznaczony do magazynowania osadu przefermentowanego, o pojemności całkowitej 10 m³ i pojemności roboczej 9,5 m³.

Odpowiednio zaprojektowany zbiornik GRP/TWS może być stosowany do magazynowania osadu przefermentowanego. Technologia kompozytowa znajduje zastosowanie w instalacjach przemysłowych i związanych z gospodarką wodno-ściekową m.in. ze względu na wysoką odporność na korozję oraz możliwośc dostsowania konstrukcji do konkretnego medium.

Właściwości gotowego zbiornika zależą jednak od zastosowanego systemu materiałowego i jego konstrukcji. Dlatego przy projektowaniu mależy określić parametry medium i warunki pracy, a następnie na ich podstawie dobrać odpowiednie rozwiązanie.

Takie podejście pozwala projektować zbiornik pod konkretny proces technologiczny, zamiast stosować jeden uniwersalny wariant do wszystkich zastosowań.

Pojemność zbiornika dobierana jest indywidualnie do potrzeb konkretnej instalacji. Należy przy tym uwzględnić ilość powstającego osadu, charakter procesu, częstotliwość opróżniania oraz wymagany zapas technologiczny.

Przykładem jest wykonany przez Trokotex dla firmy SEEN zbiornik o pojemności całkowitej 10 m³ i pojemności roboczej 9,5 m³, przeznaczony do magazynowania osadu przefermentowanego.

Parametry tej realizacji nie stanowią jednak ograniczenia dla kolejnych projektów. Zbiorniki GRP/TWS mogą być projektowane w innych pojemnościach i wymiarach, zależnie od wymagań inwestora, parametrów procesu oraz warunków dostępnych w miejscu montażu.

Pojemność całkowita określa całkowit objętość geometryczną zbiornika, natomiast pojemność robocza określa objętośc przewidzianą do wykorzystania podczas normalnej eksploatacji. Z tego względu pojemność robocza może być mniejsza od całkowitej.

W przypadku realizacji Trokotex dla firmy SEEN zbiornik posiada pojemność całkowitą 10 m³, natomiast jego pojemnośc robocza wynosi 9,5 m³.

Rozróżnienie tych dwóch parametrów jest istotne podczas projektowania instalacji. Przy składaniu zapytania warto więc określić, czy podawana przez inwestora wymagana objętość oznacza pojemność całkowitą, czy rzeczywistą pojemność roboczą potrzebną w procesie.

Wysoka odpornośc na korozję jest jedną z istotnych właściwości prawidłowo dobranych konstrukcji GRP/TWS. Materiał kompozytowy nie koroduje w sposób charakterystyczny dla niezabezpieczonej stali, co jest szczególnie istotne w środowisku wodno-ściekowym.

Nie oznacza to jednak, że każdy rodzaj laminatu można zastosować do każdego medium. Odporność chemiczna zbiornika zależy m.in. od zastosowanego systemu żywicznego, budowy laminatu, składu magazynowanego mediu, temperatury oraz pozostałych warunków eksploatacji.

Dlatego w Trokotex konstrukcja zbiornika jest dobierana z uwzględnieniem konkretnego zastosowania. Analiza medium stanowi istotny element procesu projektowania zbiornika.

Tak. Technologia GRP/TWS daje szerokie możliwości indywidualnego projektowania konstrukcji. Pojemność i geometria zbiornika mogą zostać dostosowane zarówno do wymagań procesu technologicznego, jak i przestrzeni dostępnej w miesjcu montażu.

Indywidualnemu dopasowaniu mogą podlegać m.in. średnica i wysokość zbiornika, jego orientacja, rozmieszczenie przyłączy, króćców i włazów oraz zakres dodatkowego wyposażenia.

Jest to szczególnie ważne podczas modernizacji istniejących instalacji, gdzie zbiornik musi zostać wkomponowany w istniejącą infrastrukturę. W nowych obiektach indywidualne projektowanie pozwala natomiast od początku odpowiednio skoordynować zbiornik z pozostałymi elementami procesu.

Zakres wyposażenia zależy od funkcji zbiornika oraz wymagań konkretnego procesu. Konstrukcja może zostać wyposażona w odpowiednio rozmieszczone króćce technologiczne, włazy rewizyjne oraz przyłącza umożliwiające napełnianie i opróżnianie zbiornika.

W zależności od projektu można również przewidzieć elementy umożliwiające współpracę z aparaturą kontrolno-pomiarową oraz innyi urządzeniami będącymi częścią instalacji technologicznej.

Wymagane wyposażenie warto określić już na etapie przygototywania założeń projektowych. Pozwala to prawidłowo rozmieścić poszczególne elementy oraz przygotować zbiornik do współpracy z konkretną instalacją bez konieczności późniejszych zmian konstrukcyjnych.

Zbiorniki kompozytowe przeznaczone do magazynowania osadów mogą znaleźć zastosowanie przede wszystkim w instalacjach związanych z gospodarką wodno-ściekową oraz procesami przymysłowymi.

Mogą stanowić element infrastruktury oczyszczalni ścieków, instalacji gospodarki osadowej oraz innych obiektów, w których wymagane jest czasowe magazynowanie medium procesowego przed jego dalszym przetwarzaniem, transportem lub zagospodarowaniem.

Każde zastosowanie powinno być jednak analizowane indywidualnie. Rodzaj medium, jego właściwości, temperatura, wymagany czas magazynowania oraz sposób napełniania i opróżniania wpływają na dobór konstrukcji oraz materiałów zbiornika.

Do przygotowania odpowiedniego rozwiązania potrzebne są przede wszystkim informacje dotyczące medium oraz procesu technologicznego. Warto przekazać producentowi rodzaj magazynowanego osadu, jego podstawowe parametry, wymagają pojemnośc roboczą i całkowitą, temperaturę pracy oraz sposób napełniania i opróżniania zbiornika.

Istotne są również warunki panujące w miejscu montażu, dostępna przestrzeń, oczekiwane wymiary konstrukcji, sposób posadowienia oraz wymagane króćce, włazy i pozostałe wyposażenie.

Jeżeli inwestor posiada dokumentację technologiczną, rysunki instalacji lub specyfikację techniczną, warto przekazaćje wraz z zapytaniem. pozwala to przeanalizować wymagania i zaprojektować zbiornik GRP/TWS jako element konkretnego procesu.

Trokotex projektuje i produkuje zbiorniki pod określone zastosowanie, uwzględniając medium, parametry procesu oraz wymagania instalacji. Przykładem jest zbiornik wykonany dla firmy SEEN o pojemności całkowitej 10 m³ i roboczej 9,5 m³, przeznaczony do magazynowania osadu przefermentowanego.
